Energia e Misure Elettriche

Gli analizzatori di rete sono apparati studiati specificamente per rilevare le caratteristiche dell’alimentazione elettrica nelle reti e nelle utenze monofase o trifase. Consentono le analisi di energia e di potenza e quindi il controllo della qualità dell’alimentazione. Supportano il protocollo di comunicazione ModBUS RTU.

I trasformatori di corrente Serie TA sono componenti in classe di precisione 0,5 disponibili in versione a nucleo apribile (per applicazioni con installazione facilitata), a primario avvolto (per bassi valori di corrente primaria), a barra passante (per alti valore di corrente primaria). Sono utilizzabili per la misurazione di corrente sia con cavi che su sistemi a sbarre. Rappresentano l’ideale complemento di fornitura per misure di corrente in combinazione con analizzatori di rete, contatori di energia e convertitori di misure elettriche. I trasformatori di corrente della Serie TA vengono installati per ridurre la corrente di linea ad un valore fino a 5 A sul circuito secondario in uscita.

I sensori Rogowski RC150/RC190 sono bobine flessibili senza nucleo magnetico, a forma di toroide, poste attorno al conduttore di corrente. Il campo magnetico variabile prodotto dalla corrente induce una tensione nella bobina. La lunghezza della bobina varia da 25 a 180 cm per un diametro della corda ridotto fino a circa 8 mm.

I contatori di energia della Serie S500 in formato DIN sono utilizzati per la misura dell’energia in ambiente industriale e civile. Sono disponibili con comunicazione (ModBUS TCP-IP, ModBUS RTU, MBUS) integrata o mediante modulo esterno e con certificazione MID. Sul display LCD vengono mostrati i totalizzatori e le potenze istantanee.

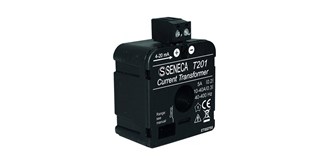

I trasduttori di corrente AC/DC della Serie T201 sono dispositivi in grado di convertire il valore della corrente misurata (fino a 300A) in un segnale industriale 4..20mA o 0..10V. Disponibili in diverse taglie e modelli, compresa una serie con un principio di misura brevettato che evita le derive termiche

I moduli convertitori per misure elettriche misurano i valori di tensione e corrente (alternate e/o continue) convertendoli in un segnale normalizzato in corrente o in tensione ai morsetti d’uscita, proporzionale al valore dell’ingresso. I parametri di scala degli ingressi e delle uscite sono selezionabili tramite software o DIP switch.

Per applicazioni di Energy Management SENECA propone Z-TWS4-E, un sistema di controllo basato sui protocolli IEC 60870-5-101, IEC 60870-5-104, IEC 61850 e automazioni di impianto (Straton - Soft PLC IEC 61131-3). Nello stesso comparto applicativo MyALARM2-CEI 0-16 è un’unità GSM che consente il teledistacco da parte del gestore di rete tramite l’invio di SMS codificati.
