DATI TECNICI

Alimentazione 11..40 Vdc; 19..28 Vac, 50–60 Hz
Assorbimento  3,5 W (tipico), 6,5 W (max)

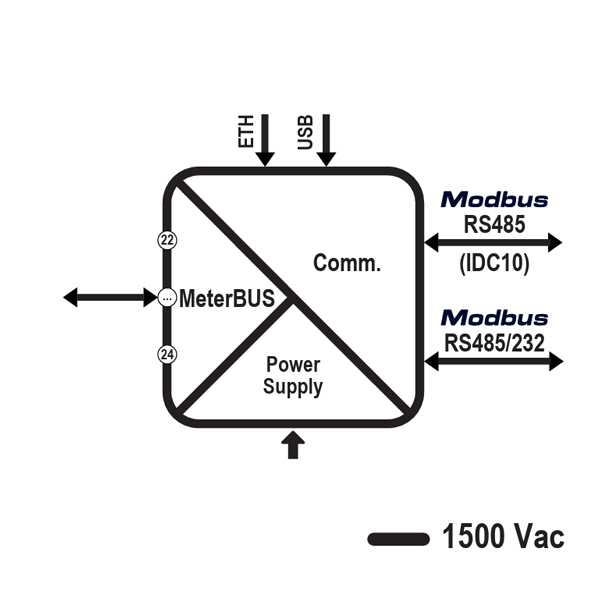

Isolamento 1.500 Vac a 3 vie (M-BUS/RS232-RS485/Alimentazione)
Indicatori di stato  Alimentazione
Link e traffico dati Ethernet
Trasmissione / ricezione dati su porte seriali
Alimentazione / Comunicazione M-BUS
Trasmissione / ricezione dati su porta M-BUS
Autenticazione Web Server Sì
Password Sì
Grado di protezione IP20
Temperatura di esercizio  -25..+65°C
Connessioni Morsetti a vite estraibili a 3 vie, passo 5 mm
Connettore posteriore IDC10 per barra DIN 46277
Connettore frontale RJ45
Slot per micro SD card
Dimensioni (lxhxp) 35x100x112 mm
Peso 210 g
Custodia Plastica nera PA6 caricata vetro, colore nero
Installazione Per guida 35 mm IEC EN 60715
Marcatura / Certificazioni CE
Norme EN61000-6-4, EN 61000-6-2, EN 61010-1, EN 60950
COMUNICAZIONE ETHERNET
N° porte 1
Tipo Fast Ethernet 10/100 baseTx, RJ45 frontale con autoswitch
Configurazione Tramite Web Server integrato
Protocollo Modbus TCP-IP server (max 8 client simultanei)
Ricerca dispositivo ETH Tramite software Seneca Discovey
COMUNICAZIONE SERIALE
N° porte 2
Tipo Porta COM#1 RS485 per connettore IDC10
  Porta COM#2 RS485/RS232 commutabile a morsetto
Baud rate Da 1.200 a 115.200 bps
Protocollo ModBUS RTU Slave
COMUNICAZIONE M-BUS
N° porte 1
N° max nodi slave M-BUS 25
Baud rate Da 300 a 38.400 bps
Distanza max 3000 m
CONNETTIVITA'
N° Max Client TCP-IP (Server Mode) 8
N° Max Client variabili / Tag 500
N° Max Registri ModBUS 1000
IMPOSTAZIONI & SOFTWARE
DIP switch Sì
Web server Sì, Lettura stati (max 50 tag per pagina), impostazioni, dispositivi M-BUS, scan rete M-BUS, Setup Tag, aggiornamento firmware e database
